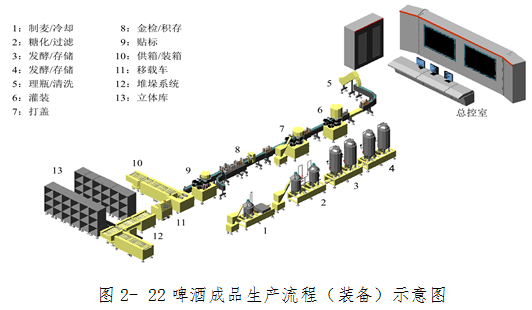

由于受实验设备有限及学生和设备安全性的影响，虚拟实验中心在现有啤酒生产线（实体如下图所示，整体结构如下图所示）的基础上，设计了一套虚拟的啤酒生产线，本虚拟生产线旨在依照该硬件平台，建立每个分部的虚拟被控对象，如图2- 24所示，保证实验环节在贴近实际生产、符合真实工艺的同时，又能具备良好的安全性和可靠性，使学生熟练掌握对PLC的综合运用，并进一步探究先进的工业理念。

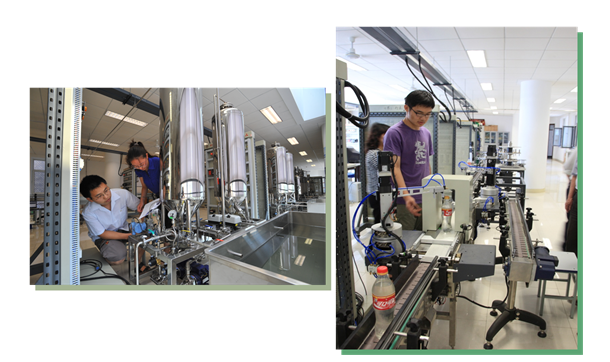

模拟啤酒生产线实体图

学生可在实验室按照不同的分部更改相应的参数，以实验每个分部的功能。虚拟环境下的啤酒生产线可以在不失去良好的感知效果的前提下，由3D图像代替实际生产设备的运行，在一定程度上分担实验室的接待任务、降低了设备的维护成本，使被控对象易于改造，便于实验教学环节的拓展与再开发；并且通过应用远程桌面技术，使学生可基于以太网进行相应分部的实验，促进资源的共享。

模拟啤酒生产线虚拟仿真实验

应用情况：相关专业本科生二年级上学期  《可编程控制器技术》课程
